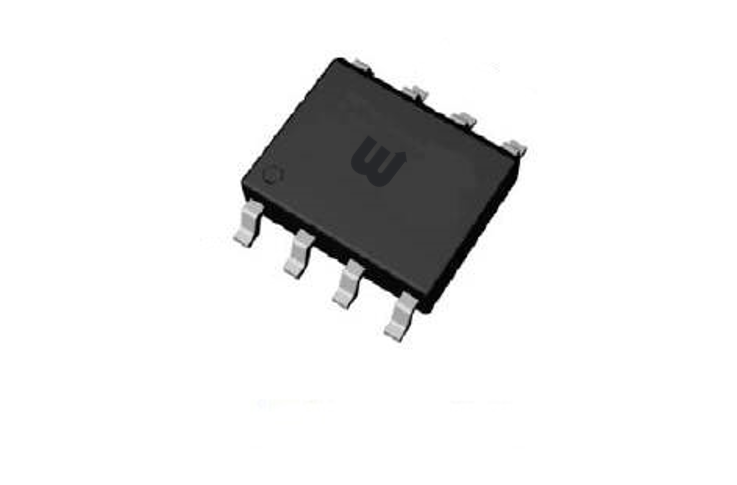

單節鋰電線性充電芯片
產品描述
WSCE4056B 一款完整的單節鋰離子電池充電器，帶電池正負極反接保護，采用恒定電流/恒定電壓線性控制。只需較少的外部元件數目使得WSCE4056B 成為便攜式應用的理想選擇，可以適用于USB 電源和適配器電源工作。
由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于4.20V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.20V 之后，充電電流降至設定值1/10，WSCE4056B 將自動終止充電。
當輸入電壓（交流適配器或USB 電源）被拿掉時，WSCE4056B 自動進入一個低電流狀態，電池漏電流在3uA 以下。WSCE4056B 的其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。
主要特點
預設4.20V 空載/飽和電壓
VIN=0 進入待機模式，待機電流<3uA
具有BAT-VIN 防倒灌功能
支持對0V 電池充電
線性充電模式，內置1A MOSFET，支持對0V 電池充電，涓流/恒流/恒壓三段式充電，充電電流外部可調
短路保護功能
鋰電池正負極反接保護
智能溫控技術，充電電流會隨溫度升高而降低，130 度開始下降，最低可降至0
軟啟動限制了浪涌電流
可直接從USB 端口給單節鋰離子電池充電
自動再充電
內置充電電流會隨溫度升高而降低
130 度開始下降，最低可降至0
支持1 燈模式和2燈模式
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WSCx4056B_CN_A6 | 223KB |
