具有快速關斷特性的單通道同步整流控制器
產品描述
WS2260C是一款高性能、高集成度、具有快速關 斷特性的單通道同步整流控制器。支持CCM, QR和 DCM的多模式工作。通過智能的控制MOSFET的開通 和關斷，可替代反激變換器次級整流的肖特基二極管 來實現效率的提高。
WS2260C 內置自供電電路，可從 SW 或 VOUT 分 別給 VCC 充電，從而可以使 IC 在輸出電壓很低時可以 正常工作，如在電池充電時低輸出電壓或輸出短路時。 WS2260C 支持放在正端時，可以滿足正常供電而無需 輔助繞組供電。WS2260C 采用穩先微專利的振鈴檢測 電路防止在 DCM 下 Vds 振蕩引起的誤開通。 WS2260C 提供 SOT23-6 封裝。
主要特點
支持CCM，QR和DCM多模式工作
支持高頻有源鉗位反激拓?fù)?/p>
支持寬輸出電壓范圍，可低至0V
支持放置正端整流而無需輔助繞組供電
振鈴檢測技術防止DCM下振鈴引起的誤開通
高的驅動電壓可以選擇標準的MOS管
大約30ns的關斷和開啟延時
支持<300KHz的開關頻率
靜態電流低至110uA
滿足能效6要求

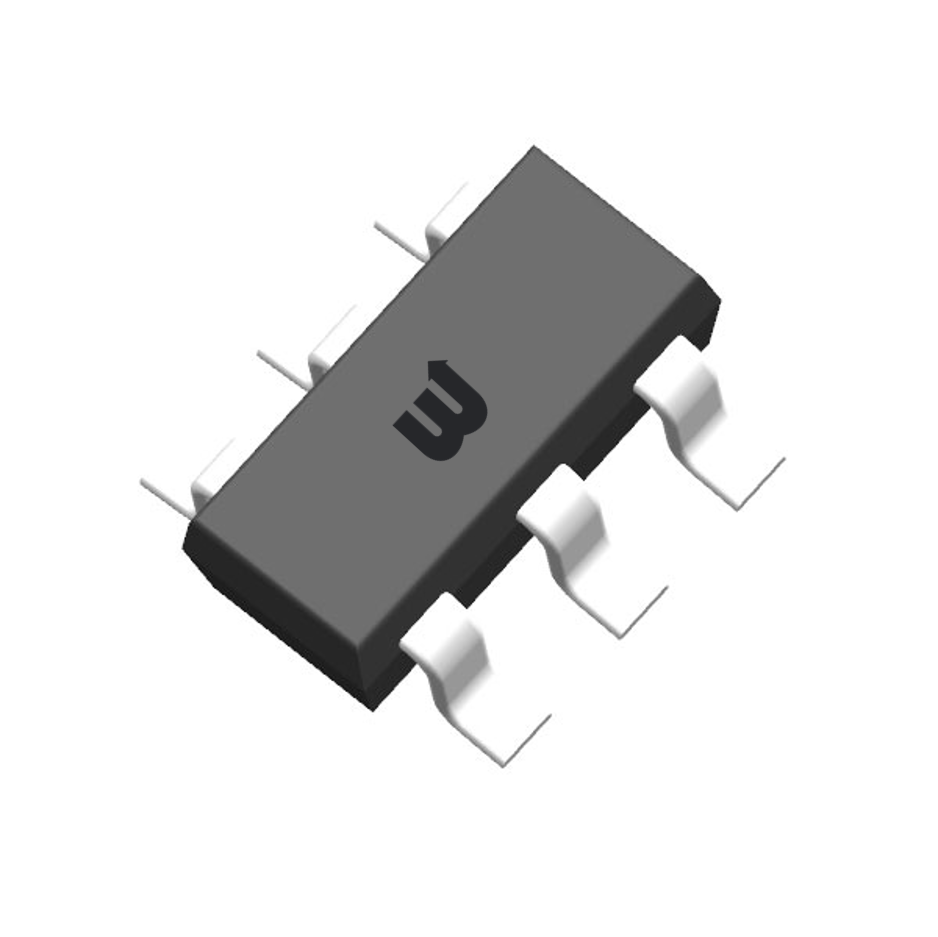

SOT23-6封裝
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS2260C | 855KB |
